防爆變頻空調如何設計
作者：管理員 發布時間：2019/11/7 17:13:03 點擊率：290275

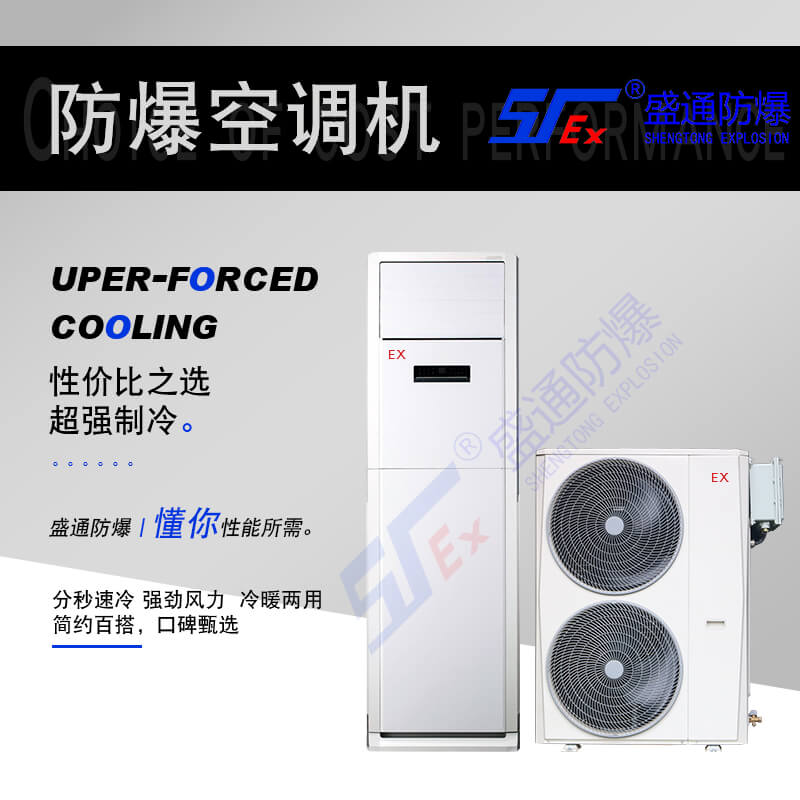

防爆變頻空調包括制冷系統和電氣系統，制冷系統由室內機和室外機組成，兩者通過制冷劑管道連接，由變頻壓縮機、四通閥、電子膨脹閥、室內換熱器、室外換熱器、外風機等組成。電氣系統包括室外電路和室內電路，兩者通過通信連接，室外電路包括主控板、電源板、變頻驅動模塊、室內電路包括遙控器、室內主控板、室內顯示屏。
防爆變頻空調局部零部件必須按照國家標準要求，防爆技術改造同時注意以下十個方面：1.顯示板和遙控器；2.室內外環境、蒸發器、冷凝器、吸氣管口、膨脹閥出入口等溫度傳感器；3.室內電氣主控電路；4.搖擺電機、室內外風機；5.電加熱器、輔助加熱帶；6.電磁換向閥、電子膨脹閥；7.壓力保護開關；8.室外電氣主控板；9.IPM模塊組；10.調速壓縮機、風機。這十項防爆變頻空調部件設計要點除第九項以外，防爆設計和改造技術之前已經有很多文章介紹并實際應用，而防爆變頻空調防爆改造重點在于隔爆型電氣控制箱內功率元件的散熱技術。
室外壓縮機變頻核心部件IPM模塊等發熱元件及其散熱裝置依靠風道內風機強制散熱，以求達到散熱效果。從隔爆技術理論考慮將該部分元件觸發板等置于隔爆型電氣控制箱內，如此一來存在整流和逆變等功率器件在正常運行中產生的熱量在箱內積累而出現可控硅過溫保護。
因此經過風冷、水冷等強制散熱方法的綜合比較，均存在二次防爆處理的問題，遂決定采用熱管散熱器解決其強制散熱問題，其通過在全封閉真空管殼內工質的蒸發于凝結來傳遞熱量。
而將室外電氣回路繼電器、控制板等元件安裝與隔爆型控制箱內安裝板，IPM模塊發熱元件安裝熱阻相對較小的鋁板過度散熱器上，鋁板過渡散熱器后壁上嵌入熱管散熱器，鋁板過渡散熱器。以上便是防爆變頻空調的設計步驟。
防爆變頻空調局部零部件必須按照國家標準要求，防爆技術改造同時注意以下十個方面：1.顯示板和遙控器；2.室內外環境、蒸發器、冷凝器、吸氣管口、膨脹閥出入口等溫度傳感器；3.室內電氣主控電路；4.搖擺電機、室內外風機；5.電加熱器、輔助加熱帶；6.電磁換向閥、電子膨脹閥；7.壓力保護開關；8.室外電氣主控板；9.IPM模塊組；10.調速壓縮機、風機。這十項防爆變頻空調部件設計要點除第九項以外，防爆設計和改造技術之前已經有很多文章介紹并實際應用，而防爆變頻空調防爆改造重點在于隔爆型電氣控制箱內功率元件的散熱技術。
室外壓縮機變頻核心部件IPM模塊等發熱元件及其散熱裝置依靠風道內風機強制散熱，以求達到散熱效果。從隔爆技術理論考慮將該部分元件觸發板等置于隔爆型電氣控制箱內，如此一來存在整流和逆變等功率器件在正常運行中產生的熱量在箱內積累而出現可控硅過溫保護。
因此經過風冷、水冷等強制散熱方法的綜合比較，均存在二次防爆處理的問題，遂決定采用熱管散熱器解決其強制散熱問題，其通過在全封閉真空管殼內工質的蒸發于凝結來傳遞熱量。
而將室外電氣回路繼電器、控制板等元件安裝與隔爆型控制箱內安裝板，IPM模塊發熱元件安裝熱阻相對較小的鋁板過度散熱器上，鋁板過渡散熱器后壁上嵌入熱管散熱器，鋁板過渡散熱器。以上便是防爆變頻空調的設計步驟。
